Lampu injeksi (MIL) motor Honda PGM-FI yang berkedip sedang menyebut kode kerusakan: kedipan panjang bernilai 10, kedipan pendek bernilai 1. Satu kedipan panjang lalu dua pendek berarti kode 12, gangguan di sistem injektor. Kode 1 menunjuk sensor MAP, kode 7 sensor suhu mesin, dan kode 21 sensor oksigen.
Lampu lain di panel (sein, suhu, aki, oli) sudah dibahas di arti lampu indikator di speedometer motor. Di sini fokusnya satu lampu: MIL di motor Honda injeksi, dan cara menerjemahkan kedipannya sebelum Anda berangkat ke bengkel.
Lampu MIL pada Motor Honda PGM-FI

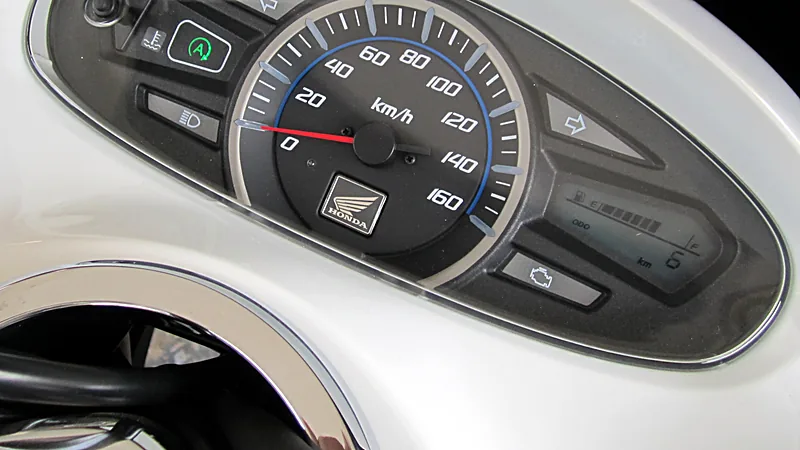

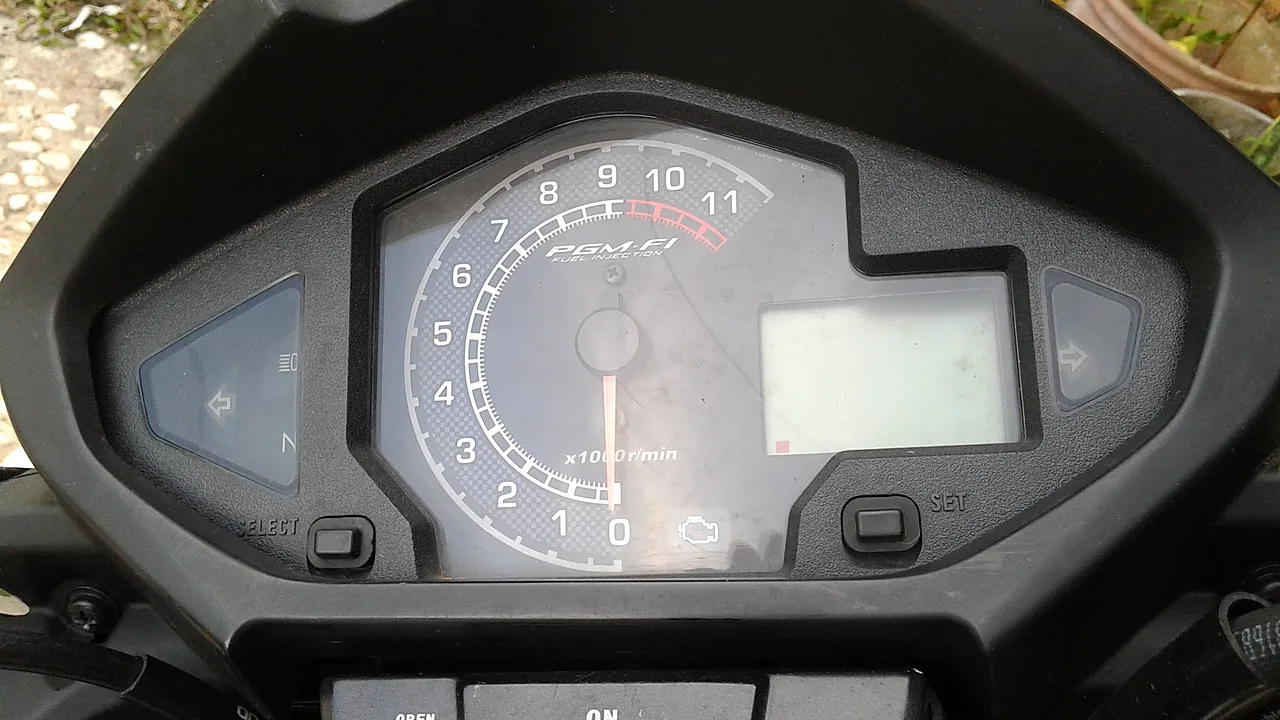

MIL (malfunction indicator lamp) adalah lampu bergambar blok mesin yang dikendalikan ECM, otak sistem injeksi PGM-FI. Saat kunci kontak diputar ke ON, lampu ini menyala sekitar dua detik lalu padam. Itu tanda sistemnya sehat. Kalau ada pembacaan sensor yang tidak wajar, MIL menyala terus atau berkedip dengan pola tertentu.
Pola kedip itulah yang membedakan MIL dari lampu peringatan lain: ia menyebut komponen yang dicurigai ECM. Dasar perawatan sistem ini ada di cara merawat motor injeksi dengan benar.
Cara Membaca Kedipan Panjang dan Pendek
Kode MIL Honda dibaca dengan menjumlahkan dua jenis kedipan: kedipan panjang berlangsung sekitar 1,3 detik dan bernilai 10, kedipan pendek berlangsung sekitar 0,3 detik dan bernilai 1. Dua kedipan panjang lalu satu pendek berarti kode 21.
Setelah satu kode selesai, lampu berhenti sejenak lalu mengulang pola yang sama. Rekam panel dengan kamera ponsel selama dua-tiga putaran pola, lalu putar ulang pelan-pelan. Menghitung kedipan langsung di bawah terik matahari sering meleset satu angka, dan satu angka itu sudah menunjuk komponen yang berbeda.
Cara Memunculkan Kode Kedip
Kode kedip dimunculkan dengan memutar kunci kontak ke ON tanpa menghidupkan mesin, dengan sakelar engine stop di posisi RUN. Ada dua jenis kode yang perlu Anda bedakan.
Kode yang sedang aktif
Kalau gangguannya masih ada saat itu juga, MIL langsung berkedip menampilkan kodenya begitu kunci diputar ON.
Kode yang tersimpan di memori ECM
Gangguan yang sempat muncul lalu hilang sendiri tidak membuat MIL berkedip, tetapi kodenya tetap tersimpan. Untuk membacanya, matikan kunci kontak, pasang jumper (konektor pendek khusus servis) di soket DLC, lalu putar kunci ke ON. MIL akan berkedip menampilkan kode yang tersimpan. Letak soket DLC berbeda di tiap model, jadi cek buku servis sebelum membongkar bodi.
Tabel Kode Kedip MIL Honda yang Umum
Kode kedip MIL Honda PGM-FI yang paling sering muncul di motor harian tercantum di tabel berikut, dari materi Astra Honda Motor dan jaringan dealernya.
| Kode | Pola kedip | Komponen yang dicurigai | Gejala yang sering menyertai |
|---|---|---|---|
| 1 | 1 pendek | Sensor MAP (tekanan udara intake) | Akselerasi kurang, tenaga loyo |
| 7 | 7 pendek | Sensor suhu mesin (EOT/ECT) | Susah hidup saat mesin dingin |
| 8 | 8 pendek | Sensor TP (posisi throttle) | Mesin mudah mati, tarikan tidak maksimal |
| 9 | 9 pendek | Sensor IAT (suhu udara masuk) | Performa turun, mesin mudah mati |
| 11 | 1 panjang, 1 pendek | Sensor kecepatan (VS) | Speedometer tidak bergerak, idling stop tidak aktif |
| 12 | 1 panjang, 2 pendek | Sistem injektor | Mesin tidak bisa hidup |
| 21 | 2 panjang, 1 pendek | Sensor oksigen (O2) | Susah hidup, letupan di knalpot |
| 29 | 2 panjang, 9 pendek | Rangkaian IACV (katup udara stasioner) | Stasioner naik-turun, boros bensin |
| 33 | 3 panjang, 3 pendek | ECM | Mesin tidak bisa hidup |
| 52 | 5 panjang, 2 pendek | Sensor CKP (posisi kruk as) | Mesin tidak bisa hidup atau sering mati |
| 54 | 5 panjang, 4 pendek | Sensor BAS (kemiringan) | Mesin mati atau menolak hidup |
| 91 | 9 panjang, 1 pendek | Rangkaian primer koil pengapian | Gangguan pengapian (di sebagian model baru) |
Kode Sensor Udara dan Suhu: 1, 7, 8, dan 9
Kode 1, 7, 8, dan 9 menunjuk sensor yang dipakai ECM untuk menghitung campuran bensin dan udara. Gejalanya mirip: tarikan berat, motor brebet saat digas, atau mesin mati di lampu merah.
Penyebabnya sering sepele: soket sensor longgar, pinnya berkarat setelah motor dicuci dengan semprotan bertekanan, atau selang vakum sensor MAP getas. Kode 7 yang disertai mesin cepat panas cocokkan dengan panduan mengatasi mesin motor cepat panas, dan filter udara yang mampet juga ikut mengacaukan pembacaan. Lihat cara membersihkan filter udara motor.
Kode 12 dan 21: Injektor dan Sensor Oksigen
Kode 12 berarti ECM mendeteksi masalah di rangkaian injektor, dan motor biasanya tidak mau hidup sama sekali. Periksa konektor injektor dan kabelnya dulu; kalau aman, injektor yang tersumbat kotoran bensin perlu dibersihkan di bengkel. Tangki yang lama tidak dikuras ikut andil. Caranya ada di cara menguras tangki bahan bakar motor.
Kode 21 menunjuk sensor oksigen di leher knalpot. Gejala khasnya letupan di knalpot. Pemilik yang baru mengganti knalpot racing perlu curiga lebih dulu: soket sensor O2 yang tidak terpasang kembali, atau knalpot tanpa dudukan sensor, adalah penyebab kode 21 yang paling mudah dicegah.
Kode 29, 33, 52, dan 54: Stasioner, ECM, dan Pengaman
Kode 29 muncul saat rangkaian IACV bermasalah, sehingga putaran stasioner naik-turun dan bensin boros. Kerak di throttle body sering jadi biangnya, dan membersihkannya termasuk pekerjaan rutin di jadwal servis motor.
Kode 33 dan 52 lebih serius karena motor biasanya mogok total. Kode 33 menunjuk ECM itu sendiri, kode 52 menunjuk sensor CKP yang membaca putaran kruk as. Tegangan aki yang drop bisa memicu pembacaan aneh, jadi pastikan aki sehat lebih dulu. Lihat penyebab aki motor cepat soak.
Kode 54 datang dari sensor kemiringan (bank angle sensor) yang sengaja mematikan mesin saat motor rebah. Setelah motor jatuh dan ditegakkan, matikan lalu nyalakan ulang kunci kontak; kalau kode tetap muncul, sensor atau soketnya yang perlu diperiksa. Mesin yang tiba-tiba mati tanpa kode apa pun penyebabnya lain. Telusuri di motor matic sering mati mendadak.
Kalau Muncul Lebih dari Satu Kode
ECM menampilkan beberapa kode secara bergantian, umumnya berurutan dari angka terkecil ke terbesar. Pola satu kedipan pendek disusul tujuh kedipan pendek berarti dua kode terpisah, 1 dan 7, bukan kode 8.
Beberapa kode sensor yang muncul bersamaan sering berakar pada satu hal yang sama: jalur massa atau soket utama kabel body. Cari kabel terjepit atau terkelupas, terutama bila motor pernah dipasangi lampu LED tanpa kabel yang sesuai.
Menghapus Kode Setelah Perbaikan
Kode tersimpan dihapus dengan jumper DLC yang sama. Dengan jumper terpasang dan kunci ON, MIL menyala sekitar lima detik; selama lampu menyala itu, lepas lalu pasang kembali jumpernya. Memori terhapus bila MIL padam lalu mulai berkedip.
Hapus kode hanya setelah perbaikan selesai. Menghapusnya lebih awal cuma membuang petunjuk bagi mekanik. Kalau langkah jumper terasa ragu, pemindaian ECM di bengkel resmi maupun bengkel injeksi umum biayanya hanya puluhan ribu rupiah.
Kode Bisa Berbeda Antar Model
Tabel kode di atas berlaku untuk mayoritas motor Honda PGM-FI harian, tetapi tidak semua model memakai daftar yang persis sama. Model dengan fitur lebih lengkap (ABS, kontrol traksi, atau panel digital) membawa kode tambahan. Rujukan paling tepat tetap buku servis model motor Anda atau keterangan resmi Astra Honda Motor tentang lampu MIL. Istilah seperti ECM, IACV, atau CKP dirangkum di kamus istilah otomotif.
Aturan praktisnya: kalau MIL berkedip tapi motor masih jalan normal, catat kodenya dan jadwalkan pemeriksaan pekan ini; kalau kodenya 12, 33, atau 52 dan mesin menolak hidup, jangan terus-menerus menekan starter sampai aki habis. Periksa soket dan aki sekali, lalu bawa ke bengkel dengan kode yang sudah Anda catat.
