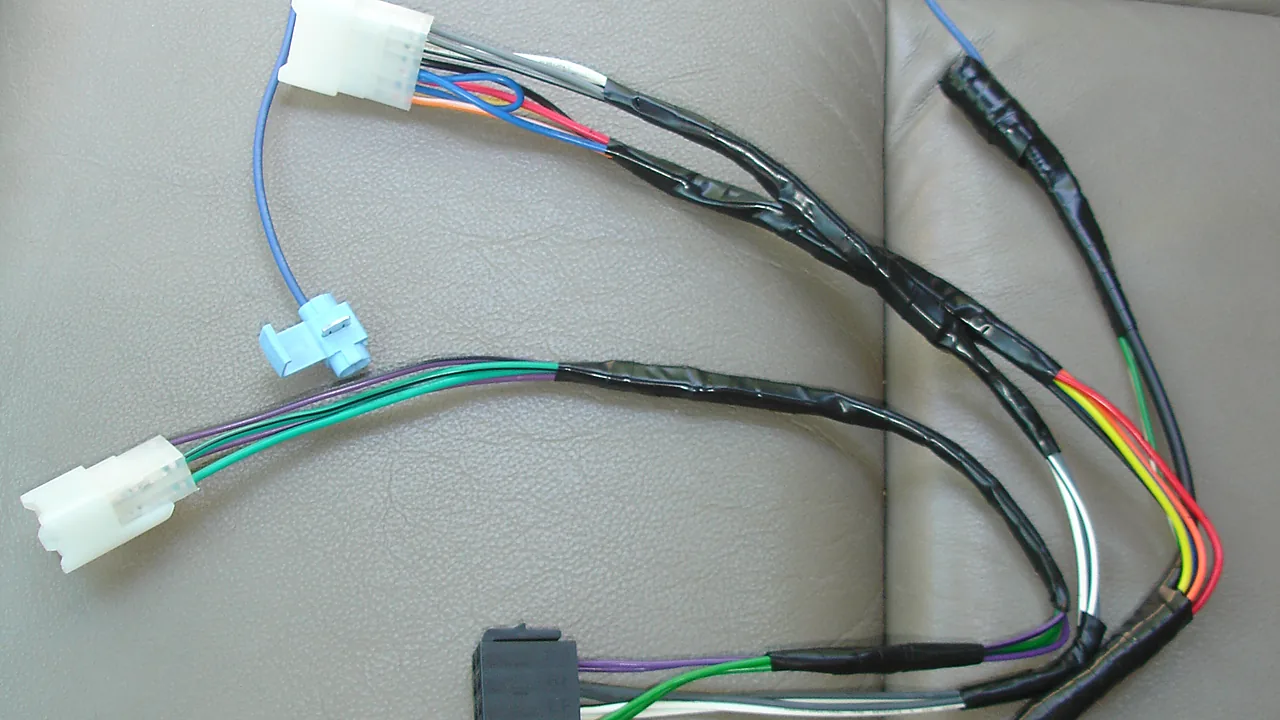

Soket lampu sein copot, dan di dalamnya ada enam kabel warna-warni tanpa satu pun keterangan. Pada motor Honda, hijau selalu massa dan merah selalu positif aki; pada Yamaha, hitam yang massa dan merah tetap positif. Arti warna kabel bodi motor memang berbeda antarmerek, dan itu yang bikin salah sambung.
Warna kabel bodi motor Honda dan fungsinya
Honda memakai hijau untuk massa, merah untuk positif aki, dan hitam untuk arus yang keluar dari kunci kontak. Tiga warna itu jadi tulang punggung seluruh jalur, dan sisanya tinggal mengikuti.
| Warna | Kode | Fungsi |
|---|---|---|
| Merah | R | Positif aki ke sekring utama dan kunci kontak |
| Hijau | G | Massa (negatif) ke rangka |
| Hitam | Bl | Keluaran kunci kontak, hidup saat kontak ON |
| Biru | Bu | Lampu jauh |
| Putih | W | Lampu dekat |
| Oranye | O | Sein kiri |
| Biru langit | Lb | Sein kanan |
| Abu-abu | Gr | Suplai dari flasher sein |
| Hijau muda | Lg | Klakson |
| Hijau/kuning | G/Y | Stop lamp dari sakelar rem |
| Hitam/merah | Bl/R | Suplai sakelar dim dan passing |
| Hitam/cokelat | Bl/Br | Suplai ke sakelar klakson |
Kode huruf di kolom tengah adalah yang tercetak di wiring diagram Honda, jadi Lg berarti light green alias hijau muda.
Warna kabel bodi motor Yamaha dan fungsinya
Yamaha memakai hitam untuk massa dan cokelat untuk arus yang keluar dari kunci kontak, dua titik yang persis berkebalikan dengan Honda. Merah tetap sama, yaitu positif aki sebelum kunci kontak.
| Warna | Kode | Fungsi |
|---|---|---|
| Merah | R | Positif aki ke kunci kontak |
| Hitam | B | Massa (negatif) |
| Cokelat | Br | Keluaran kunci kontak |
| Kuning | Y | Lampu jauh |
| Hijau | G | Lampu dekat |
| Cokelat tua | Ch | Sein kiri |
| Hijau tua | Dg | Sein kanan |
| Cokelat/putih | Br/W | Suplai dari relai sein |
| Merah muda | P | Klakson |
| Hijau/kuning | G/Y | Stop lamp |
| Biru | L | Lampu panel speedometer |
Dua warna Yamaha gampang salah dibaca di bawah lampu bengkel yang kekuningan: chocolate (Ch) tertukar dengan cokelat biasa (Br), dan dark green (Dg) dengan hijau biasa (G). Bawa kabelnya ke cahaya matahari dulu.
Tiga titik yang paling sering tertukar antara Honda dan Yamaha
Kesalahan terbesar pemasangan aksesori adalah menyamakan arti hijau dan hitam di dua merek ini. Di Honda hijau adalah massa; di Yamaha hijau adalah lampu dekat. Di Honda hitam adalah arus setelah kontak; di Yamaha hitam adalah massa.
Titik ketiga adalah lampu jauh: Honda biru, Yamaha kuning. Memasang lampu LED motor dengan patokan merek yang salah berarti lampu dekat menyala saat sakelar di posisi jauh — atau massa aksesori menumpang di jalur lampu.
Satu warna justru sama di kedua merek, yaitu hijau/kuning untuk stop lamp — dan di situ letak jebakannya. Di Honda, hijau polos adalah massa sedangkan hijau bergaris kuning adalah positif rem. Salah baca satu garis, dan sekring Anda yang membayar.
Cara membaca kabel bergaris dua warna
Kabel bergaris dibaca warna dasar dulu, baru warna garisnya, dan urutan itu mengikat. Hitam/merah (Bl/R) berarti kabel hitam bergaris merah, sedangkan merah/hitam (R/Bl) adalah kabel yang sama sekali berbeda fungsinya.
Warna dasar menandai kelompok jalur, garis membedakan cabangnya. Di Honda, semua kabel berdasar hitam adalah turunan arus setelah kontak, jadi hitam/merah dan hitam/cokelat sama-sama hidup hanya ketika kunci diputar ON. Pola inilah yang membuat kabel asing di wiring diagram masih bisa Anda perkirakan fungsinya.
Membaca wiring diagram motor Anda sendiri
Wiring diagram adalah satu-satunya sumber yang mengikat untuk motor di depan Anda. Buku pedoman Honda sendiri menegaskannya: refer to the Model Specific manual for wiring diagrams and wire colors. Daftar warna umum cuma titik awal.
Yang perlu dicari lebih dulu
Cari legenda warna di pojok diagram, biasanya berupa daftar kode dua huruf. Dari situ telusuri jalur mundur: dari komponen yang bermasalah ke sakelarnya, lalu ke sekring, lalu ke aki.
Simbol yang sering dilewati
Titik hitam pada pertemuan dua garis berarti kabelnya tersambung; garis yang menyeberang tanpa titik cuma lewat. Lingkaran berarsir menandai massa ke rangka, dan di situlah jalur sering putus karena bautnya berkarat, terutama pada motor yang lama tidak dipakai.
Memastikan jalur dengan multimeter

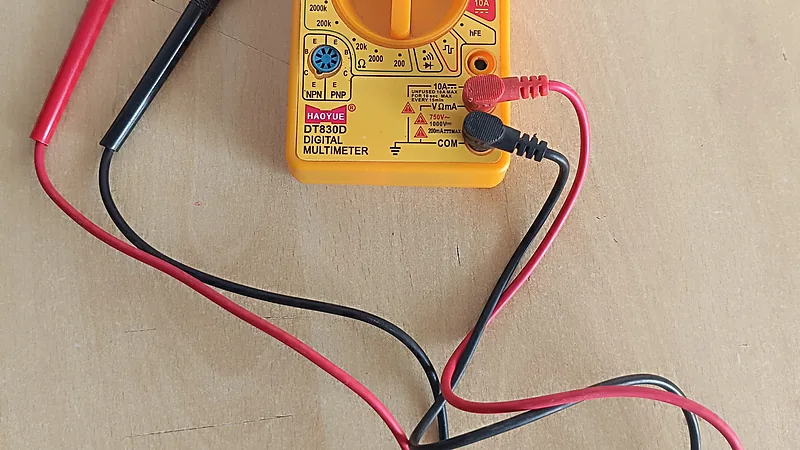

Multimeter mengubah tebakan warna menjadi angka, dan model digital termurah pun sudah cukup. Harganya sekitar Rp 35–90 ribu (2026), tergantung toko dan daerah.
Mengukur tegangan
Putar selektor ke DC 20 V, probe hitam ke rangka, probe merah ke kabel yang dicurigai. Kabel positif aki menunjukkan sekitar 12,4–12,8 V walau kontak OFF; kabel keluaran kontak baru menunjukkannya setelah kunci diputar ON. Kalau angkanya jauh di bawah 12 V saat mesin mati, periksa dulu penyebab aki motor cepat soak.
Mengukur kontinuitas
Putar selektor multimeter ke simbol bunyi, lalu tempelkan satu probe ke kabel dan satu lagi ke rangka. Kabel massa akan membunyikan buzzer; kabel lain tidak. Lepas aki dulu supaya pembacaannya tidak kacau.
Memastikan jalur dengan test lamp
Test lamp lebih cepat daripada multimeter untuk sekadar membedakan kabel hidup dan mati. Jepit kabelnya ke massa rangka, lalu sentuhkan ujung runcingnya ke terminal yang dicurigai — lampu menyala berarti ada arus.
Keterbatasannya nyata: test lamp menjawab ada atau tidak ada tegangan, bukan berapa besarnya. Jalur yang drop sampai 9 V tetap menyalakannya walau sudah tidak sanggup menghidupkan lampu tembak. Jangan memakainya pada soket ECU atau sistem injeksi PGM-FI; arus tariknya bisa merusak modul.
Kenapa warna bisa berbeda antar model dan tahun
Pabrikan mengubah pemetaan warna setiap kali fitur kelistrikannya bertambah. Motor dengan answer back, keyless, atau ABS punya jalur yang tidak ada di versi sebelumnya, dan warnanya diambil dari sisa yang belum terpakai. Itu sebabnya Vario 160 tidak bisa dijadikan patokan untuk Vario generasi lama.
Jalur aksesori yang dipasang pemilik lama juga mengacaukan pembacaan. Kabel sambungan yang warnanya tidak cocok dengan diagram hampir selalu berarti ada yang pernah menyadap di situ, biasanya di sekitar jalur speedometer. Pada motor yang lampu indikatornya menyala tidak wajar, periksa sambungan tambahan ini lebih dulu.
Kesalahan yang paling sering terjadi saat menyadap kabel bodi
Menyadap arus langsung dari kabel bodi untuk beban besar adalah penyebab harness terbakar yang paling umum. Kabel bodi motor rata-rata berpenampang 0,5–0,85 mm², dirancang untuk beban asli pabrik, bukan lampu tambahan puluhan watt.
- Beban besar wajib lewat relai dan sekring sendiri, bukan menumpang kabel bodi — pola yang sama dipakai saat memasang relai lampu.
- Pilih kabel listrik yang aman sesuai arusnya; menebak penampang kabel sama berbahayanya dengan menebak warna.
- Sambungan wajib disolder lalu ditutup heat shrink. Konektor cepat yang menggigit kabel memutus sebagian serat tembaga dan memicu panas.
- Jangan mengambil massa dari baut bodi plastik atau spakbor; ambil dari baut yang menempel ke rangka logam.
- Tutup jalur dengan selongsong, bukan isolasi biasa yang lumer dan lengket — keluhan yang lazim setelah pemasangan projie buru-buru.
Kapan berhenti dan menyerahkan ke bengkel
Berhentilah mengutak-atik sendiri ketika sekring putus lagi dalam hitungan detik setelah diganti. Itu tanda korsleting yang masih hidup, dan menaikkan ukuran sekring cuma memindahkan titik lelehnya ke kabel.
Biaya penelusuran korsleting di bengkel berkisar Rp 75–250 ribu (2026), tergantung bengkel, daerah, dan seberapa jauh harness harus dibuka — masih jauh lebih murah daripada mengganti satu set kabel bodi.
Patokan terakhir yang perlu Anda pegang: warna kabel hanya boleh dipakai untuk mempersempit dugaan, tidak pernah untuk memutuskan. Ukur dulu, baru potong. Kalau diagram motor Anda tidak ada di tangan, foto warna tiap kabel beserta posisi soketnya sebelum melepas apa pun — itu yang menyelamatkan Anda saat merakitnya kembali dua jam kemudian. Masukkan juga pemeriksaan sambungan ke jadwal servis rutin, karena kabel longgar jarang memberi aba-aba sebelum mati total.
