Cara Pasang Lampu Projie 5 Kabel dengan Mudah dan Aman

Jawaban langsung: Lampu projie atau biled 5 kabel dipasang dengan menarik arus dari aki melalui sekring dan relay menuju lampu, lalu memakai kabel lampu bawaan motor sebagai pemicu relay — bukan sebagai penyalur arus.

Kondisi utama: Motornya harus berkelistrikan DC atau dikonversi lebih dulu, dan titik massanya menempel ke logam yang catnya sudah dikerik. Dua syarat itu menentukan hasilnya lebih dari merek lampunya: massa yang masih berlapis cat membuat lampu redup atau berkedip walau seluruh sambungan lain benar.

Batas: Halaman ini memegang urutan pemasangannya, bukan seluruh rinciannya. Arti tiap warna kabel, titik sambung dan cara menyambungnya, serta fungsi tiap kaki relay dibahas di halaman tersendiri yang ditautkan di bagian bawah. Kalau kelistrikan motornya sudah bermasalah sebelum pemasangan, bereskan itu dulu — menambah beban lampu pada sistem yang sakit cuma memindahkan gejalanya.

Bagian dari: Panduan Kelistrikan dan Lampu Motor, kumpulan panduan gejala, cara cek, dan perbaikan kelistrikan motor harian.

Projie atau Biled? Sebenarnya Sama Saja

Sebelum masuk ke teknis, satu hal yang sering bikin bingung: banyak orang menyebutnya lampu projie, banyak juga yang menyebutnya lampu biled. Keduanya merujuk pada barang yang sama.

• Projie berasal dari kata projector — merujuk pada lensa proyektor yang memfokuskan cahaya.
• Biled berasal dari bi-LED, artinya satu unit LED yang menangani dua fungsi sekaligus: lampu dekat dan lampu jauh.

Jadi kalau Anda mencari “jalur kabel lampu biled 5 kabel” atau “cara menyambung 5 kabel biled”, panduan di halaman ini berlaku sama persis. Istilahnya saja yang berbeda di lapangan. Asal-usul kedua nama itu, beserta apa yang sebenarnya membedakan lampu proyektor dari rumah reflektor bawaan, dibahas tuntas di projie atau biled, sebenarnya sama saja.

Apa Itu Lampu Projie 5 Kabel?

Lampu projie atau biled 5 kabel adalah lampu proyektor LED yang punya beberapa fungsi sekaligus dalam satu unit:

• Low beam (lampu dekat)
• High beam (lampu jauh)
• DRL (Daytime Running Light)
• Ground (negatif)
• Fitur tambahan (sein atau switch mode)

Berbeda dengan lampu standar, projie punya fokus cahaya lebih rapi. Sorotannya tajam, nggak nyebar ke mana-mana. Makanya banyak dipilih untuk motor harian maupun motor modifikasi.

Kalau Anda tertarik membuat tampilan motor makin estetik tapi tetap fungsional, konsepnya mirip dengan yang dibahas di panduan modifikasi motor matic agar lebih keren dan fungsional.

Mengapa Banyak Orang Beralih ke Lampu Projie?

• Cahaya lebih terang dan fokus. Jalan lebih kelihatan tanpa bikin silau berlebihan.
• Lebih aman saat malam atau hujan. Visibilitas meningkat, terutama di jalan minim penerangan.
• Tampilan motor naik kelas. Aura motor langsung terasa lebih modern.
• Lebih awet dibanding bohlam biasa. LED projie umumnya tahan panas dan umur pakainya panjang.

Untuk motor injeksi modern, sistem pencahayaan yang stabil juga membantu menjaga performa kelistrikan. Selengkapnya ada di cara merawat motor injeksi dengan benar.

Jalur Kabel Lampu Biled 5 Kabel

Ini bagian yang paling sering ditanyakan. Sebelum menyambung apa pun, pahami dulu fungsi masing-masing kabel. Pembahasan yang lebih dalam dipecah jadi dua halaman: jalur kabel lampu biled 5 kabel untuk titik akhir tiap kabel dan cara menyambungnya, dan arti warna kabel projie LED 5 kabel untuk legenda warnanya.

Arti Warna Kabel Projie 5 Kabel

Penting: warna kabel bisa berbeda antar merek. Tabel di atas adalah pola yang paling umum, bukan standar mutlak. Selalu cek buku panduan bawaan lampu, atau tes dengan multitester sebelum menyambung. Kalau warna kit Anda tidak cocok dengan tabel mana pun, cara memastikannya satu per satu ada di arti warna kabel projie LED 5 kabel.

Skema Alur Listrik Biled 5 Kabel

• Arus listrik dari aki → sekring → relay → lampu projie
• Saklar lampu bawaan motor hanya jadi pemicu relay, bukan penyalur arus utama
• Ground harus terhubung ke logam bersih, bukan ke bodi berlapis cat

Urutan arus itu beserta fungsi tiap kaki relay dijelaskan lebih rinci di skema lampu biled 5 kabel, termasuk cara memeriksanya dengan multimeter sebelum lampu dinyalakan.

Inilah alasan relay sangat disarankan. Tanpa relay, seluruh arus lampu melewati saklar dan kabel bawaan yang penampangnya kecil — itu yang bikin saklar cepat rusak dan kabel panas.

Rangkaian Relay Lampu Motor

Sebuah relai bekerja seperti saklar yang digerakkan oleh listrik. Arus kecil dari saklar bawaan motor dipakai untuk “menarik” relay, lalu relay membuka jalur arus besar langsung dari aki ke lampu.

Relay 4 kaki punya penomoran standar:

Kalau Anda memakai dua relay terpisah untuk low beam dan high beam, polanya sama — hanya sumber trigger di kaki 86 yang berbeda.

Panduan serupa untuk kendaraan roda empat bisa dibaca di cara memasang relay lampu mobil.

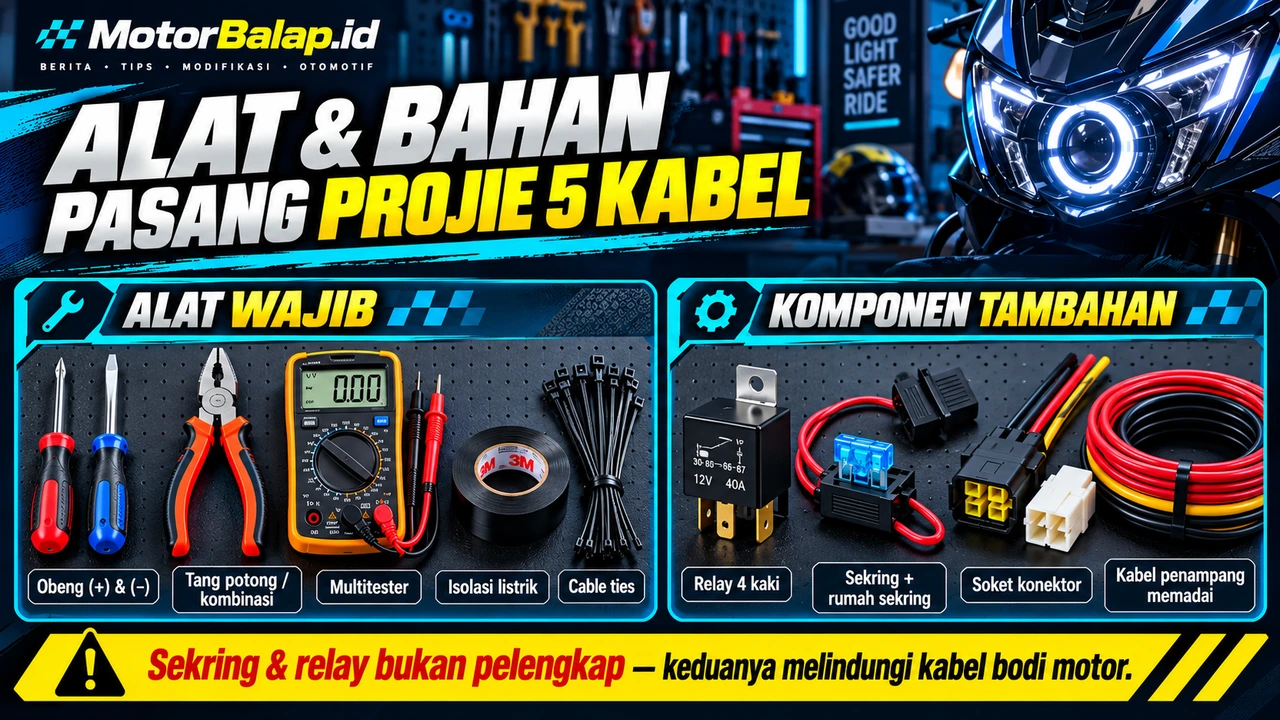

Alat dan Bahan yang Dibutuhkan

Alat wajib

• Obeng (+) dan (−)
• Tang potong dan tang kombinasi
• Multitester
• Isolasi listrik
• Cable ties

Komponen tambahan (sangat disarankan)

• Relay 4 kaki
• Sekring beserta rumahnya
• Soket konektor
• Kabel dengan penampang memadai

Sekring sering dilewatkan padahal justru komponen paling penting. Kalau terjadi korsleting, sekring yang putus — bukan kabel bodi motor yang terbakar.

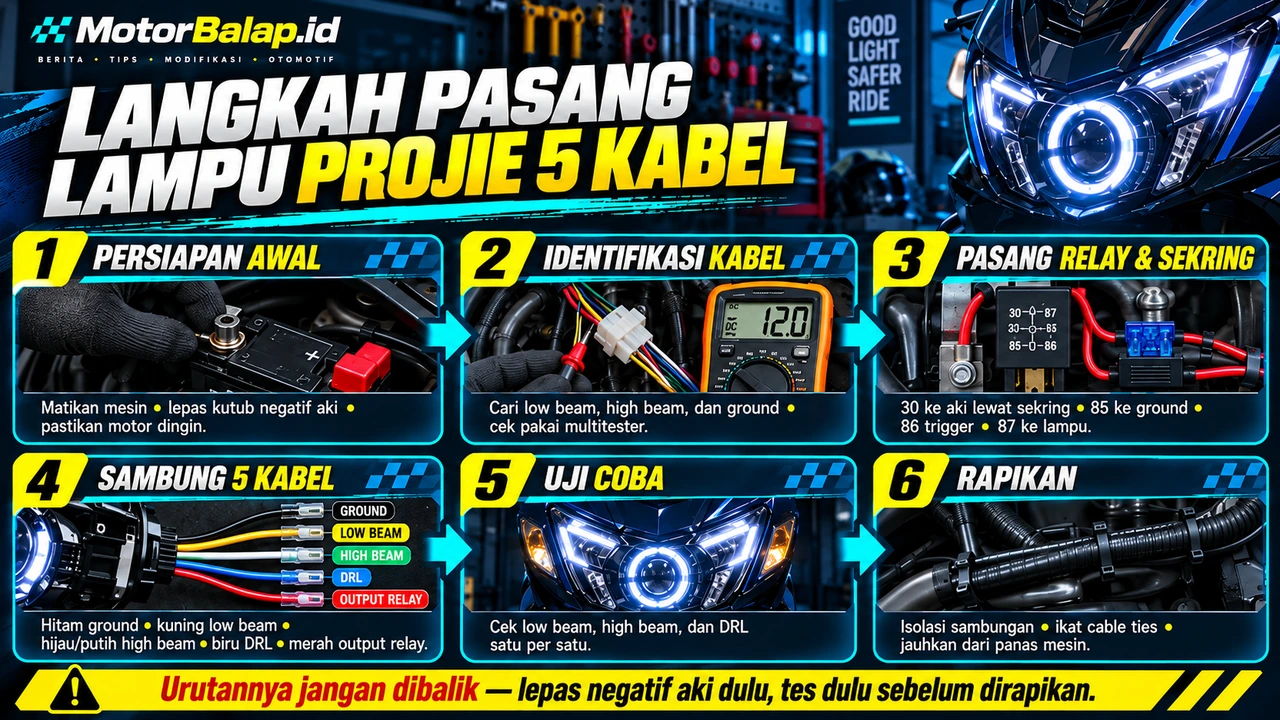

Cara Pasang Lampu Projie 5 Kabel Langkah demi Langkah

1. Persiapan awal

• Matikan mesin
• Lepas kutub negatif aki
• Pastikan motor dalam kondisi dingin

Langkah sederhana ini sering disepelekan, padahal mencegah korsleting saat kabel tersentuh tanpa sengaja.

2. Identifikasi kabel motor

Cari kabel bawaan untuk lampu dekat, lampu jauh, dan ground. Kalau ragu, gunakan multitester — jangan asal tebak berdasarkan warna, karena tiap pabrikan punya kode warna sendiri.

3. Pasang relay dan sekring

Pasang relay di tempat yang kering dan jauh dari panas mesin. Sambungkan kaki 30 ke positif aki melalui sekring, kaki 85 ke ground, kaki 86 ke kabel lampu bawaan, dan kaki 87 ke kabel positif lampu projie.

4. Cara menyambung 5 kabel biled

Setelah relay siap, sambungkan kabel lampu satu per satu:

• Kabel hitam → ground pada rangka atau baut bersih
• Kabel kuning → kabel low beam motor
• Kabel hijau/putih → kabel high beam motor
• Kabel biru → ACC atau positif kunci kontak (untuk DRL)
• Kabel merah → output relay kaki 87

Cara menyambungnya sendiri — solder, skun, atau penjepit — beserta titik sadap yang benar dibahas di jalur kabel lampu biled 5 kabel.

Sambung satu per satu, jangan sekaligus. Setiap selesai satu sambungan, isolasi dulu sebelum lanjut ke kabel berikutnya. Ini mencegah dua kabel telanjang bersentuhan tanpa sengaja.

5. Uji coba sebelum dirapikan

• Pasang kembali aki
• Nyalakan kontak
• Cek low beam, high beam, dan DRL satu per satu

Kalau ada yang belum normal, cek ulang sambungan. Jangan langsung menutup cover.

6. Rapikan dan kunci semua kabel

• Bungkus setiap sambungan dengan isolasi
• Ikat kabel dengan cable ties
• Pastikan tidak ada kabel terjepit atau menempel pada bagian panas mesin

Manfaat Pemasangan yang Benar

• Cahaya stabil, tidak berkedip
• Kelistrikan motor lebih awet
• Minim risiko korsleting
• Nyaman dipakai harian maupun touring

Sama seperti perawatan komponen lain, detail kecil sangat berpengaruh — misalnya soal trik membersihkan rantai motor yang benar.

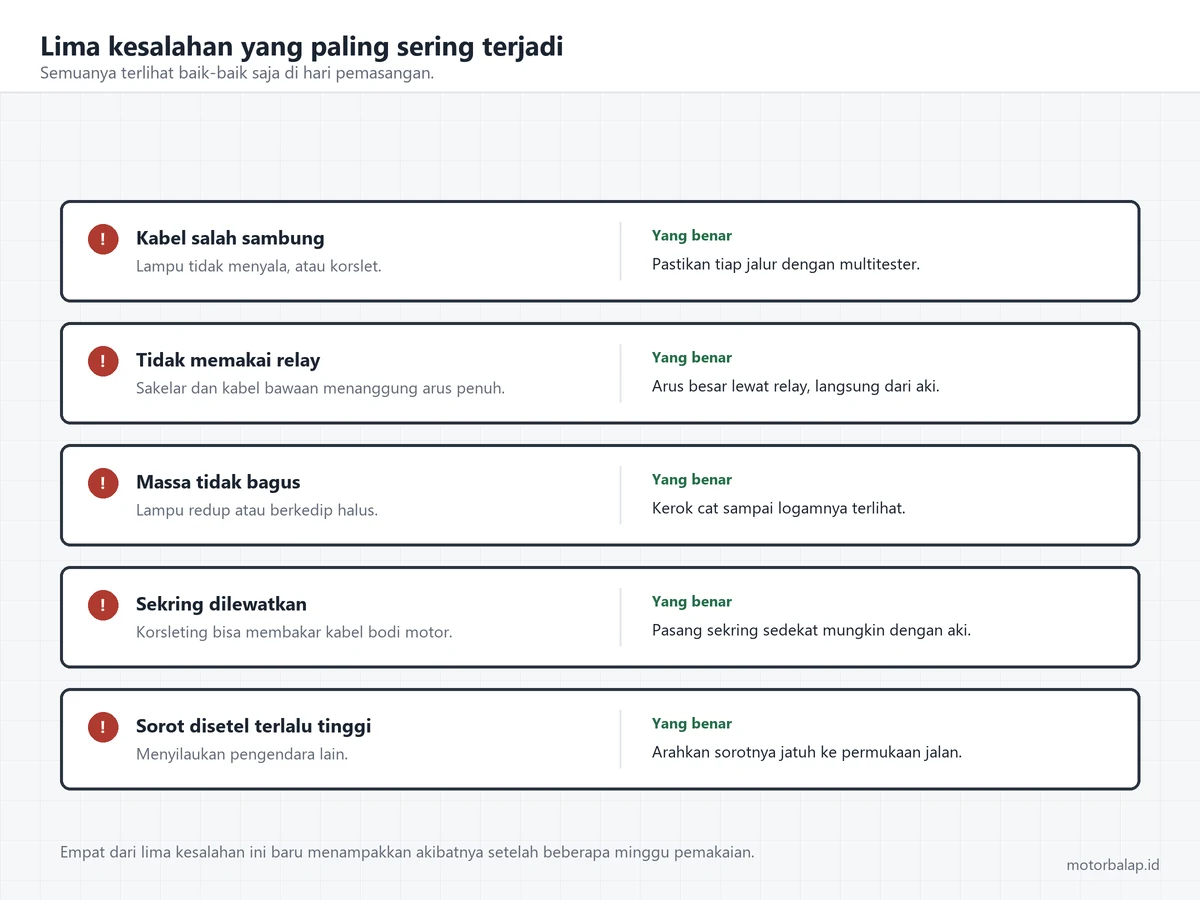

Kesalahan Umum Saat Pasang Lampu Projie

Kabel salah sambung

Akibatnya lampu tidak nyala atau malah korslet. Solusinya: selalu cek dengan multitester, jangan mengandalkan warna kabel saja.

Tidak pakai relay

Lampu memang nyala, tapi saklar dan kabel bawaan menanggung beban penuh. Saklar cepat rusak dan kabel bisa memanas.

Ground tidak bagus

Lampu jadi redup atau berkedip. Pastikan titik ground menempel pada logam bersih — kerok catnya bila perlu.

Melewatkan sekring

Ini yang paling berisiko. Tanpa sekring, korsleting bisa membakar kabel bodi motor.

Setelan sorot terlalu tinggi

Lampu terang tapi menyilaukan pengendara lain justru berbahaya. Atur sorotnya agar jatuh ke permukaan jalan.

Pertanyaan Umum

Apa beda projie dan biled?
Tidak ada. Keduanya istilah untuk barang yang sama — projie dari kata projector, biled dari bi-LED.

Apakah harus pakai relay?
Sangat disarankan. Tanpa relay lampu tetap menyala, tetapi saklar dan kabel bawaan motor menanggung arus penuh dan cepat rusak.

Kenapa lampu biled berkedip sendiri?
Paling sering karena ground kurang baik atau sambungan longgar. Periksa titik ground dan pastikan menempel pada logam bersih.

Berapa lama proses pemasangan?
Sekitar 1–2 jam bagi yang sudah terbiasa. Bagi pemula, sisakan waktu lebih dan kerjakan tanpa terburu-buru.

Apakah lampu biled bikin aki cepat tekor?
Umumnya tidak, karena LED justru lebih hemat daya dibanding bohlam halogen. Yang membebani aki adalah pemasangan tanpa relay atau penambahan aksesori lain secara berlebihan.

Skema biled 5 kabel ringkasnya seperti apa?
Arus utama: aki → sekring → relay → lampu. Lima kabelnya: ground, lampu dekat, lampu jauh, DRL, dan positif utama dari relay. Saklar bawaan hanya menjadi pemicu relay, bukan penyalur arus.

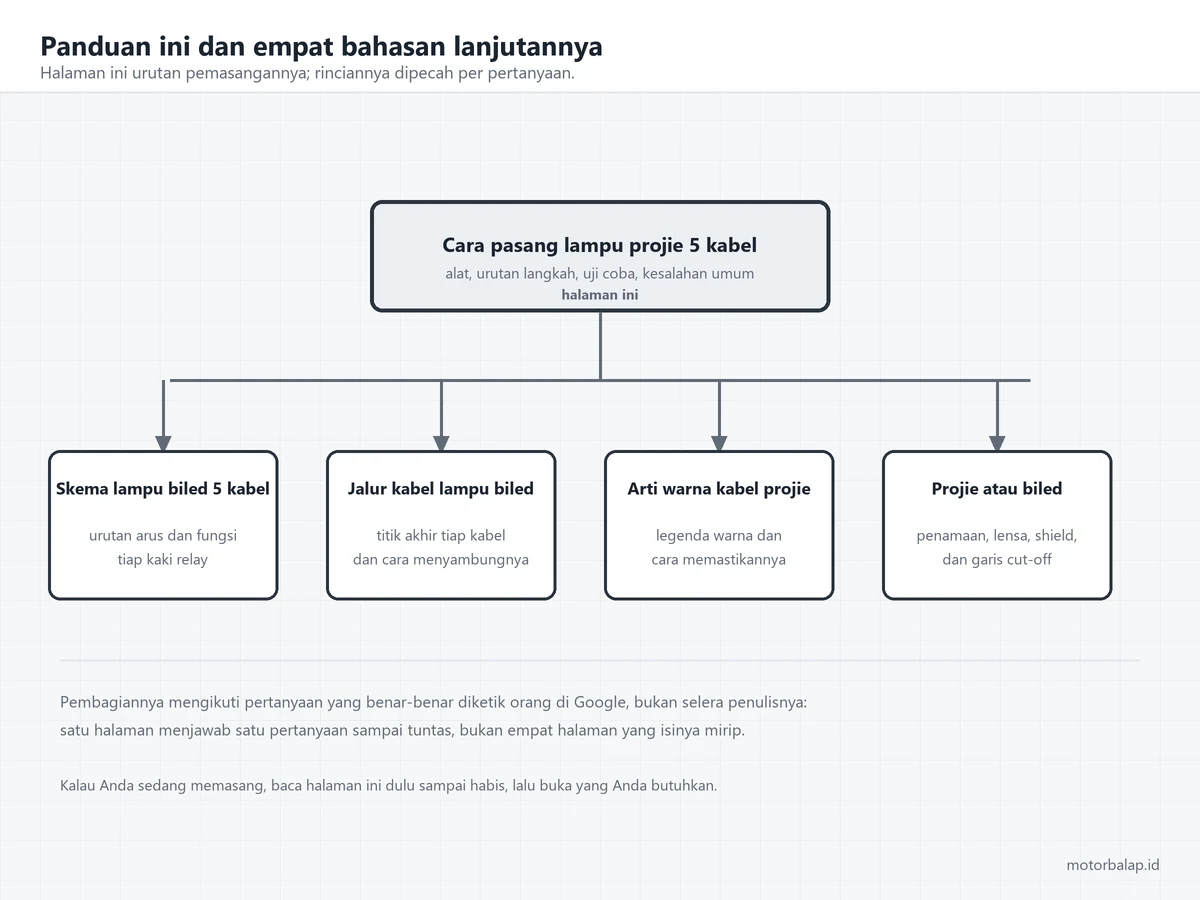

Bahasan Lanjutan dari Panduan Ini

Halaman ini memegang urutan pemasangannya. Empat pertanyaan yang paling sering muncul di tengah pengerjaan punya halamannya sendiri: skema lampu biled 5 kabel untuk urutan arus dan fungsi tiap kaki relay, jalur kabel lampu biled 5 kabel untuk titik akhir tiap kabel dan cara menyambungnya, arti warna kabel projie LED 5 kabel untuk legenda warna beserta cara memastikannya, dan projie atau biled untuk perbedaan optiknya dengan lampu bawaan.

Hal yang Perlu Diperhatikan Sebelum Dipakai Harian

• Pastikan setelan sorot lampu tidak menyilaukan pengendara lain
• Cek kembali semua baut dan sambungan kabel
• Gunakan lampu sesuai aturan lalu lintas yang berlaku

Kalau Ragu di Tengah Jalan

Pasang lampu projie atau biled 5 kabel sebenarnya tidak sesulit yang dibayangkan. Kuncinya ada pada tiga hal: pahami jalur kabelnya lebih dulu, gunakan relay dan sekring, dan pastikan ground terpasang pada logam bersih.

Kalau di tengah proses ada yang tidak sesuai atau Anda ragu dengan kondisi kelistrikan motor, jangan dipaksakan. Korsleting pada motor bisa merembet ke seluruh sistem kelistrikan, dan biaya perbaikannya jauh lebih besar daripada ongkos pasang di bengkel.
