Ringkasan cepat
- Pola yang paling umum pada kit biled 5 kabel: hitam massa, merah positif utama, kuning lampu dekat, hijau atau putih lampu jauh, biru DRL. Itu pola, bukan standar — tidak ada badan mana pun yang mengaturnya.
- Warna kabel kit tidak ada hubungannya dengan warna kabel bodi motor. Hijau pada kit biled berarti lampu jauh; hijau pada kabel bodi Honda berarti massa. Dua arti yang berlawanan pada satu warna.
- Kalau warna kit tidak cocok dengan tabel mana pun, jangan menebak dari kemiripan. Uji tiap kabel dengan multimeter atau aki kecil di meja sebelum dipasang ke motor.
- Tandai tiap kabel dengan label setelah fungsinya terbukti. Label bertahan lebih lama daripada ingatan, dan orang berikutnya yang membuka batok lampu itu mungkin Anda sendiri setahun lagi.
Jawaban langsung: Pada kit lampu projie LED 5 kabel, pola warna yang paling umum adalah hitam untuk massa, merah untuk positif utama, kuning untuk lampu dekat, hijau atau putih untuk lampu jauh, dan biru untuk DRL. Yang perlu digarisbawahi: itu pola yang sering dipakai, bukan standar yang mengikat — tiap pabrik kit bebas memilih warnanya sendiri, dan warna kit sama sekali tidak mengikuti kode warna kabel bodi motor.
Bagian dari: Panduan Kelistrikan dan Lampu Motor, kumpulan panduan gejala, cara cek, dan perbaikan kelistrikan motor harian.
Kit dibuka, lima kabel menjulur, dan buku panduannya entah di mana. Dari situ orang mulai menebak berdasarkan warna yang dia kenal dari kabel bodi motornya — dan di situlah salah sambung bermula, karena dua sistem warna itu memang tidak berhubungan sama sekali. Urutan pemasangan selengkapnya ada di cara pasang lampu projie 5 kabel; halaman ini mendalami satu pertanyaan yang paling sering menghentikan orang di tengah jalan.
Lima Warna dan Fungsinya pada Kit Lampu Biled
Tabel berikut adalah pola yang paling sering ditemukan pada kit biled 5 kabel yang beredar. Pakai sebagai titik awal, bukan sebagai kepastian.
| Warna | Fungsi | Disambung ke | Kapan menyala |
|---|---|---|---|
| Hitam | Massa / negatif | Baut rangka yang logamnya bersih | – |
| Merah | Positif utama | Kaki 87 relay | Selalu siap saat relay bekerja |
| Kuning | Low beam (lampu dekat) | Sadapan kabel lampu dekat bawaan | Posisi dim dekat |
| Hijau atau putih | High beam (lampu jauh) | Sadapan kabel lampu jauh bawaan | Posisi dim jauh |
| Biru | DRL | Jalur hidup saat kunci kontak ON | Sejak kontak ON |
Istilah low beam, high beam, dan DRL dijelaskan di kamus istilah otomotif. Di mana persisnya tiap kabel berakhir dan bagaimana menyambungnya dibahas terpisah di jalur kabel lampu biled 5 kabel, sedangkan urutan arus dari aki sampai lampu ada di skema lampu biled 5 kabel.

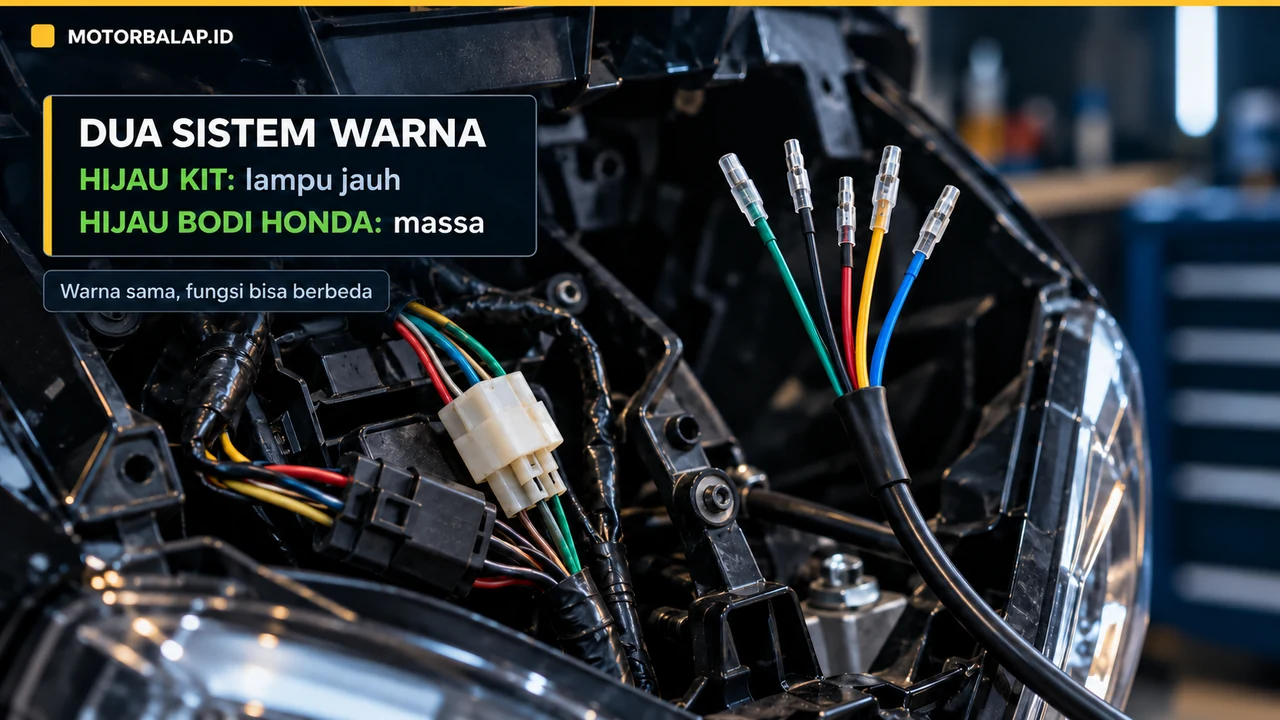

Kenapa Warna Kit Tidak Mengikuti Warna Kabel Bodi Motor
Kabel bodi motor memakai kode warna yang ditetapkan pabrikan motornya dan dipakai konsisten di seluruh model merek itu. Kit lampu dibuat oleh pabrik lain yang tidak terikat kode siapa pun, jadi warnanya dipilih sendiri. Dua sistem itu kebetulan memakai warna yang sama untuk hal yang berbeda, dan kebetulan itulah yang berbahaya.
Contoh paling jelas ada pada warna hijau. Pada kit biled, hijau umumnya berarti lampu jauh. Pada kabel bodi Honda, hijau berarti massa. Menyambung keduanya karena sama-sama hijau berarti menghubungkan jalur lampu jauh langsung ke massa. Pembagian warna per merek motor ada di arti warna kabel bodi motor Honda dan Yamaha, dan letak sekring yang akan putus kalau salah sambung ada di letak sekring motor per model.
Tiga Pasangan Warna yang Paling Sering Tertukar
Ketiganya punya pola yang sama: warna yang sama muncul di dua sistem dengan arti berbeda.
Hijau kit versus hijau Honda
Hijau kit adalah lampu jauh, hijau bodi Honda adalah massa. Kalau tersambung, yang terjadi bukan lampu jauh menyala terus, melainkan jalur itu korslet begitu sakelar dim dipindah. Gejalanya sekring putus tepat saat dim ditekan.
Kuning kit versus kuning Yamaha
Kuning kit adalah lampu dekat. Pada sebagian model Yamaha, kuning dipakai untuk lampu jauh. Kalau tertukar, lampunya tetap menyala tapi terbalik: posisi dekat menghasilkan sorot jauh, dan sorot jauh yang menyala saat berpapasan adalah penyebab silau yang paling umum di jalan.
Biru kit versus biru lampu jauh
Biru pada kit biled adalah DRL. Pada beberapa kabel bodi, biru justru dipakai untuk lampu jauh. Kalau DRL disambung ke situ, lampu siang itu hanya hidup saat lampu jauh dinyalakan — persis kebalikan dari gunanya.
Kalau Warna Kit Tidak Cocok dengan Tabel Mana Pun
Kit dengan kombinasi warna di luar pola umum itu banyak, terutama kit berharga murah. Ada yang memakai oranye untuk DRL, ada yang memakai dua kabel hitam dengan ketebalan berbeda, ada juga yang seluruhnya hitam dan hanya dibedakan garis. Dalam keadaan ini satu-satunya jawaban yang benar adalah menguji, bukan menebak dari kemiripan dengan kit lain.
Satu petunjuk yang cukup bisa dipercaya tanpa alat: kabel massa dan positif utama biasanya lebih tebal daripada tiga kabel lainnya, karena keduanya yang menanggung arus nyala lampu. Itu mempersempit tebakan dari lima jadi tiga, tapi tetap bukan bukti.
Memastikan Fungsi Tiap Kabel dengan Multimeter
Multimeter pada posisi kontinuitas atau ohm bisa memetakan kit yang warnanya tidak jelas, dikerjakan di meja sebelum kit menyentuh motor.
Menemukan kabel massa
Setel multimeter ke kontinuitas, tempel satu probe ke rumah logam atau sirip pendingin lampu, lalu sentuhkan probe lain ke tiap kabel bergantian. Kabel yang menghasilkan bunyi atau angka mendekati nol ohm adalah massa, karena memang tersambung ke bodi lampu.
Memisahkan kabel sinyal dari positif utama
Setelah massa diketahui, ukur tahanan antara massa dan tiap kabel sisanya. Kabel positif utama umumnya menunjukkan tahanan yang berbeda jelas dari tiga kabel sinyal karena terhubung langsung ke rangkaian penggerak LED. Angkanya berbeda-beda antarkit, jadi yang dibaca adalah perbedaannya, bukan nilai mutlaknya.
Menguji di Meja dengan Aki Kecil
Cara yang paling meyakinkan adalah menyalakan lampunya di meja sebelum dipasang. Pakai aki motor bekas yang masih bertegangan atau catu daya 12 volt. Sambungkan kabel massa ke kutub negatif dan kabel positif utama ke kutub positif — lampu belum menyala, karena tiga kabel sinyal yang menentukan modenya.
Sentuhkan salah satu kabel sinyal ke kutub positif, satu per satu, sambil melihat lampunya. Yang menyalakan sorot bawah adalah lampu dekat, yang menyalakan sorot penuh adalah lampu jauh, dan yang menyalakan cincin atau garis redup adalah DRL. Lima menit pengujian ini menghapus seluruh tebakan, dan kalau ada kabel yang tidak menghasilkan apa pun, berarti kitnya memang cacat — jauh lebih baik ketahuan di meja daripada setelah batok lampu dipasang kembali.
Kerjakan dengan aki yang lepas dari motor dan jangan menyentuhkan dua kabel sekaligus. Perbedaan sorot dekat dan sorot jauh pada lampu proyektor, termasuk batas cut-off yang membedakannya dari lampu bawaan, dibahas di projie atau biled. Kalau akinya ternyata tidak kuat menyalakan lampu bahkan di meja, periksa dulu kondisinya lewat penyebab aki motor cepat soak.
Kabel Kit yang Tidak Terpakai
Tidak semua motor punya jalur untuk semua fungsi. Motor yang lampu utamanya menyala otomatis sejak kontak ON sering tidak punya jalur terpisah untuk DRL, sehingga kabel biru tidak ada pasangannya. Kabel yang tidak dipakai jangan dibiarkan terbuka: potong secukupnya, tutup ujungnya dengan selongsong bakar, dan ikat ke jalur kabel lain supaya tidak menggantung dan menyentuh rangka.
Pilihan lain adalah menyambungkannya ke jalur yang sama dengan lampu dekat, sehingga fungsi DRL-nya ikut menyala. Itu sah, tapi berarti beban listriknya bertambah — hitung dulu totalnya dengan cara di watt lampu LED motor yang aman sebelum memutuskan.
Menandai Kabel Sebelum Dipasang
Setelah fungsi tiap kabel terbukti, tandai sebelum kit dibawa ke motor. Potongan lakban kertas yang ditulisi spidol dan dililitkan dekat ujung kabel sudah cukup, dan tinggal dilepas setelah tersambung. Kalau kitnya akan dipasang bertahap, pakai label yang tahan lama.
Alasannya bukan cuma untuk hari pemasangan. Setahun kemudian, saat lampu mulai bermasalah atau motor dijual, orang yang membuka batok itu melihat lima kabel tanpa keterangan lagi — dan orang itu kemungkinan besar Anda sendiri. Foto susunan kabel sebelum batok ditutup juga layak dilakukan; dua detik memotret menghemat setengah jam menelusuri ulang.
Satu aturan yang menutup seluruh bahasan ini: warna adalah petunjuk untuk mempercepat, bukan dasar untuk menyambung. Begitu Anda mendapati diri berkata “warnanya sama, berarti pasangannya”, berhenti dan ambil multimeter — kalimat itu persis yang mendahului hampir semua kasus sekring putus di hari pemasangan.
