Skema Lampu Biled 5 Kabel: Jalur Arus dan Fungsi Tiap Kaki Relay

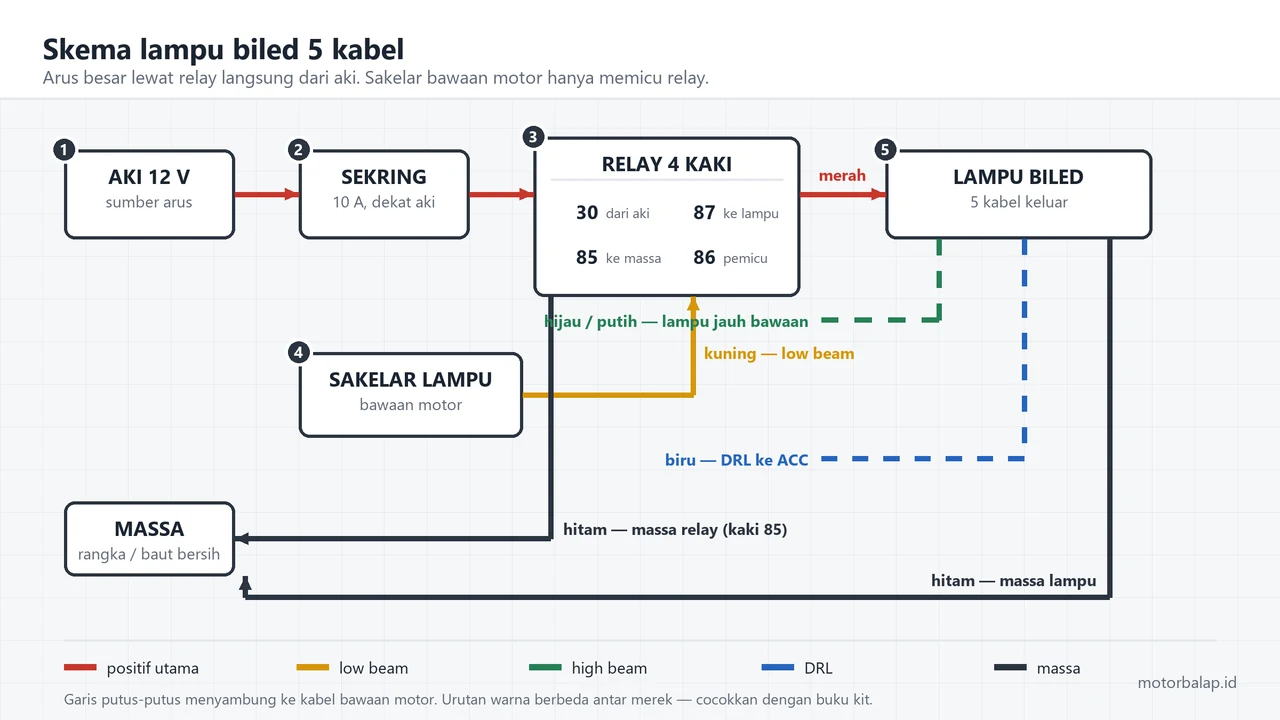

Jawaban langsung: Skema lampu biled 5 kabel berjalan dalam satu urutan arus: aki, sekring, kaki 30 relay, kaki 87 relay, baru ke lampu. Sakelar lampu bawaan motor berada di luar jalur itu – tugasnya hanya memicu relay lewat kaki 86. Lima kabel pada kit biled mengikuti pembagian tugas yang sama, dan di situlah seluruh skemanya bisa dibaca.

Pelanggaran skema jarang terlihat di hari pemasangan. Yang muncul sebulan kemudian: sakelar meleleh, kabel bawaan memanas, atau sekring putus berulang.

Urutan Arus dari Aki sampai Lampu Biled

Arus lampu biled hanya boleh mengambil satu rute: dari positif aki, lewat sekring, masuk ke kaki 30 relay, keluar dari kaki 87, baru sampai ke kabel positif lampu. Rute itu tidak menyentuh kabel lampu bawaan sama sekali.

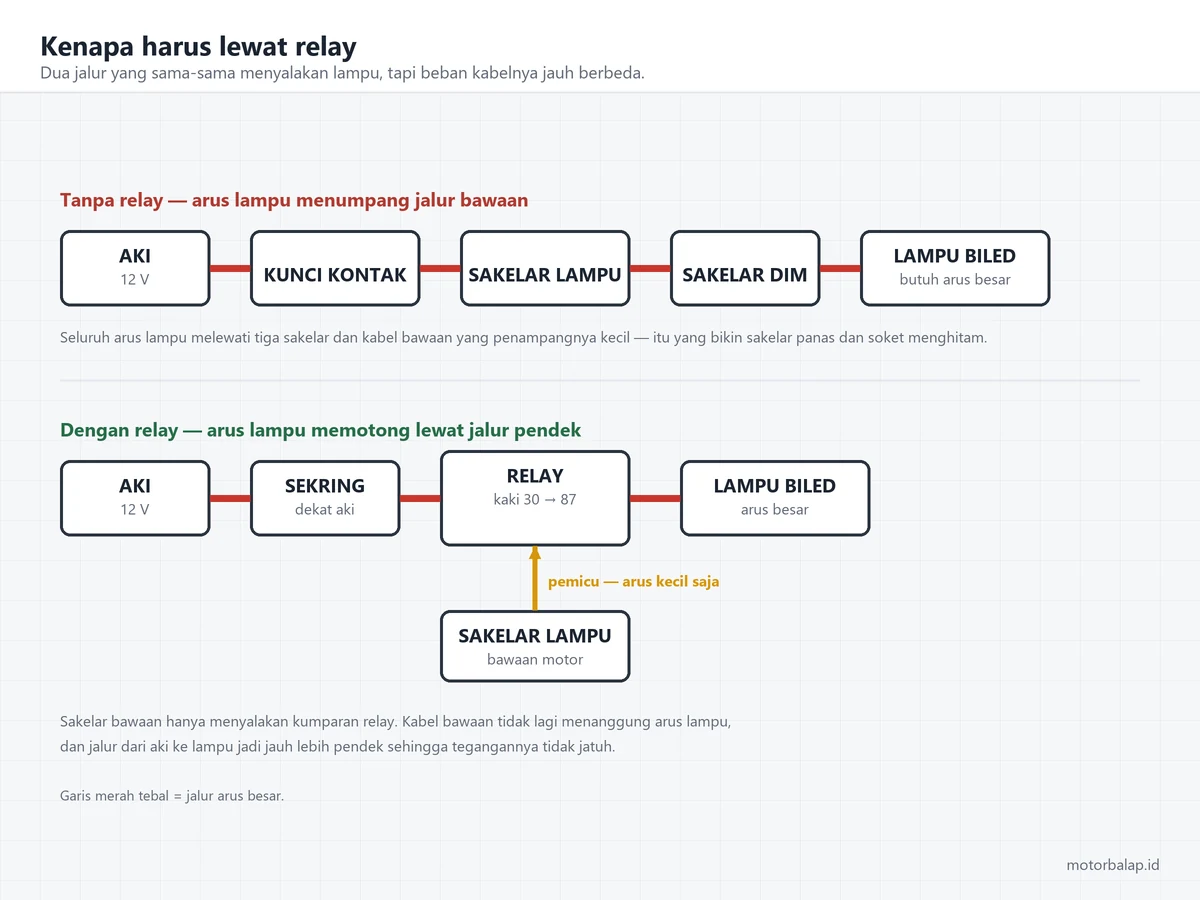

Alasannya panjang jalur: arus bawaan melewati kunci kontak, sakelar lampu, dan sakelar dim, sedangkan relay memotongnya jadi dua sambungan.

Urutan ini menentukan apa yang diperiksa lebih dulu saat lampu mati: kaki 30 tanpa tegangan berarti masalahnya di sisi aki atau sekring, kaki 30 bertegangan tapi kaki 87 tidak berarti masalahnya di pemicu — pola yang sama dipakai saat lampu motor mati total. Untuk pengerjaan fisiknya, ikuti cara pasang lampu projie 5 kabel.

Aki sebagai Satu-Satunya Sumber Arus

Positif aki adalah titik pengambilan arus yang benar untuk biled, karena aki satu-satunya tempat di motor yang tegangannya relatif stabil ketika beban bertambah. Mencabang dari kabel lampu senja hanya menumpuk beban di jalur yang penuh.

Aki lemah membuat biled meredup saat langsam — sering disalahartikan sebagai lampu cacat. Periksa penyebab aki motor cepat soak dulu, dan pada aki basah cek air akinya. Kalau tegangan saat mesin hidup naik-turun, curigai kiprok.

Sekring di Titik Terdekat dengan Aki

Sekring dipasang sedekat mungkin ke positif aki karena yang dilindunginya adalah kabelnya, bukan lampunya. Semakin panjang kabel sebelum sekring, semakin panjang bagian yang tidak terlindungi saat kabel tergesek rangka.

Menghitung nilai sekringnya

Nilainya dihitung, bukan ditebak: bagi daya lampu dengan tegangan sistem. Unit biled 40 watt pada 12 volt menarik sekitar 3,3 ampere, jadi sekring 5 ampere memadai. Naikkan satu tingkat di atas hitungan, jangan dua — sekring 20 ampere untuk beban 3 ampere membuat kabelnya terbakar lebih dulu.

Arti angka ampere dan posisi rumah sekring ada di letak sekring motor, batas beban kelistrikan standar di watt lampu LED motor yang aman, dan penampang kabelnya di tips memilih kabel listrik untuk kendaraan.

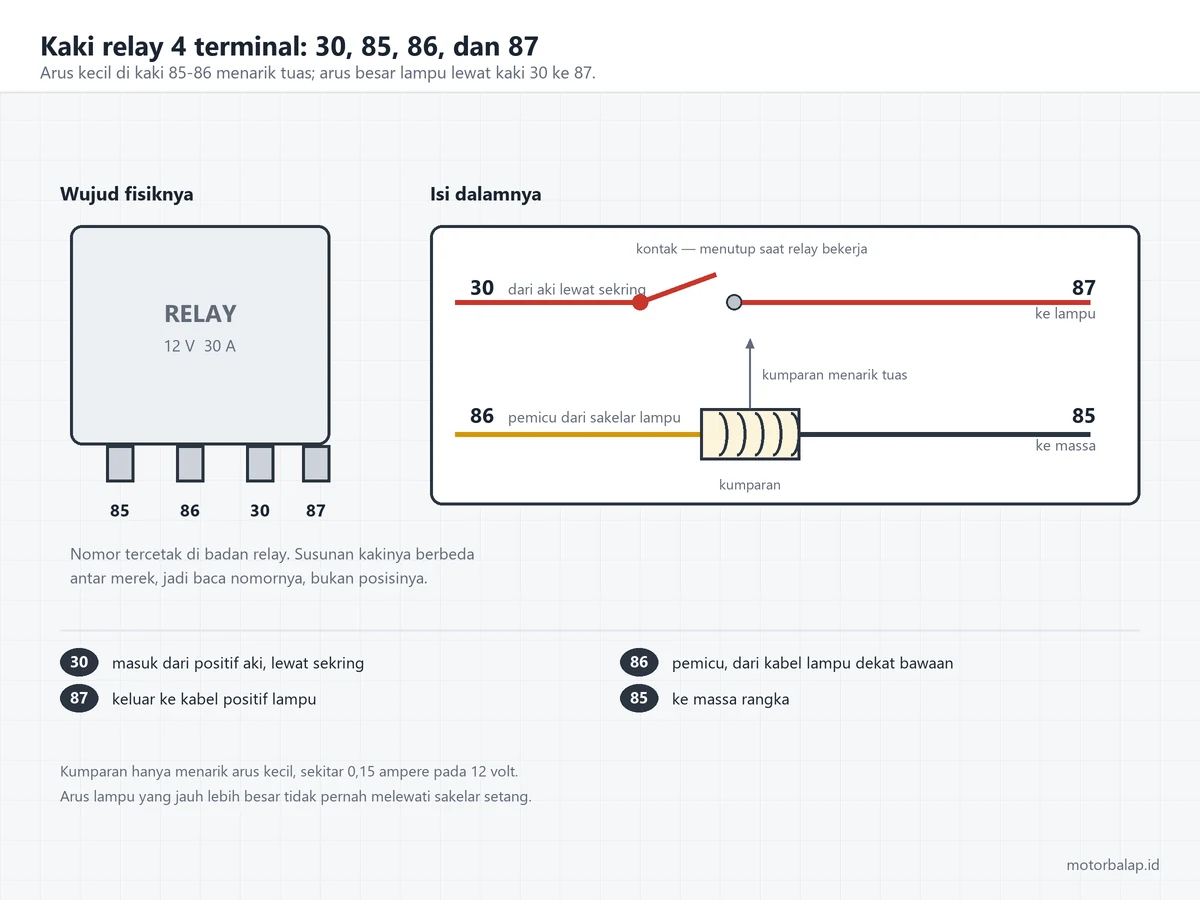

Fungsi Kaki Relay 30, 85, 86, dan 87

Relay empat kaki memisahkan satu rangkaian jadi dua: arus besar di kaki 30 dan 87, pemicu berarus kecil di kaki 85 dan 86. Nomornya mengikuti standar terminal DIN 72552, jadi artinya sama di relay merek apa pun.

Kumparan di kaki 85 dan 86 hanya menarik sekitar 1,6–1,8 watt pada 12 volt, kira-kira 0,13–0,15 ampere, sementara kontak di kaki 30 dan 87 berperingkat 30–40 ampere pada relay otomotif umum. Perbandingan itulah inti kerjanya. Kaki kelima bernomor 87a, bila ada, dibiarkan kosong. Pola sama dipakai di roda empat: cara memasang relay lampu mobil.

Sakelar Bawaan Motor sebagai Pemicu, Bukan Penyalur

Sakelar lampu dan sakelar dim bawaan pada skema ini tidak lagi menyalurkan arus ke lampu, melainkan hanya memberi tegangan ke kaki 86 supaya kumparan relay bekerja. Arus yang melewatinya turun dari beberapa ampere jadi sekitar seperdelapan ampere.

Ini menjawab pertanyaan paling sering pada kit lima kabel: kenapa kuning dan hijau/putih disambung ke kabel lampu bawaan, padahal kabel merah mengambil arus dari relay. Karena keduanya bukan jalur daya, melainkan jalur sinyal yang memberi tahu unit biled fungsi mana yang diminta menyala. Satu kabel bawaan jadinya mengerjakan dua hal: memicu relay di kaki 86, dan memberi sinyal ke kabel kit.

Arti Warna Kabel pada Kit Lampu Biled

Lima kabel kit biled punya pembagian warna yang paling umum seperti tabel berikut. Warna ini milik kabel kit lampu, bukan kabel bodi motor: arti warna kabel bodi motor memakai kode pabrikan Honda dan Yamaha yang berbeda. Pembahasan lengkapnya, termasuk pasangan warna yang paling sering tertukar dan cara memastikan kalau warna kit tidak cocok dengan tabel mana pun, ada di arti warna kabel projie LED 5 kabel.

Urutan warna berbeda antar merek, dan tabel di atas pola paling umum, bukan standar mutlak. Cocokkan dengan buku panduan kit, atau uji tiap kabel dengan multitester sebelum menyambung apa pun. Di mana persisnya tiap kabel berakhir dan cara menyambungnya dibahas di jalur kabel lampu biled 5 kabel. Istilah low beam dan DRL dijelaskan di kamus istilah otomotif.

Massa yang Menempel ke Logam Bersih

Kabel hitam kit dan kaki 85 relay harus menempel ke logam yang benar-benar bersih, karena cat dan lapisan anti-karat adalah isolator. Baut di atas cat terasa kencang tapi tahanannya tinggi, dan efeknya sama dengan kabel kekecilan.

Gejalanya khas: lampu redup, atau berkedip halus saat mesin bergetar. Kerok cat sampai logamnya terlihat, lalu ukur tahanan antara titik itu dan kutub negatif aki — harus mendekati nol ohm. Massa buruk berefek di luar lampu juga, misalnya motor tidak bisa distarter tapi lampu menyala.

Akibat Skema yang Dilanggar

Pelanggaran skema punya tiga bentuk kerusakan khas, dan ketiganya muncul belakangan sehingga jarang dikaitkan dengan lampu.

Sakelar meleleh

Ini akibat menghilangkan relay sehingga seluruh arus lampu lewat sakelar bawaan. Kontak di dalamnya dirancang untuk arus bohlam standar; arus lebih besar memanaskannya sampai rumah plastiknya berubah bentuk.

Kabel bawaan memanas

Kabel memanas karena arus melewati penampang yang terlalu kecil. Isolasinya melunak dan warnanya menggelap; pada kasus parah dua kabel bersebelahan saling menempel.

Sekring putus berulang

Sekring yang putus berulang menandakan hubungan singkat atau beban berlebih di jalur setelahnya, bukan nilai sekring yang salah. Ini yang paling sering keliru ditangani: sekringnya diganti dengan nilai lebih besar sampai yang menyerah kabelnya. Jejaknya kadang muncul di panel, dan arti lampu indikator di speedometer motor membantu membacanya.

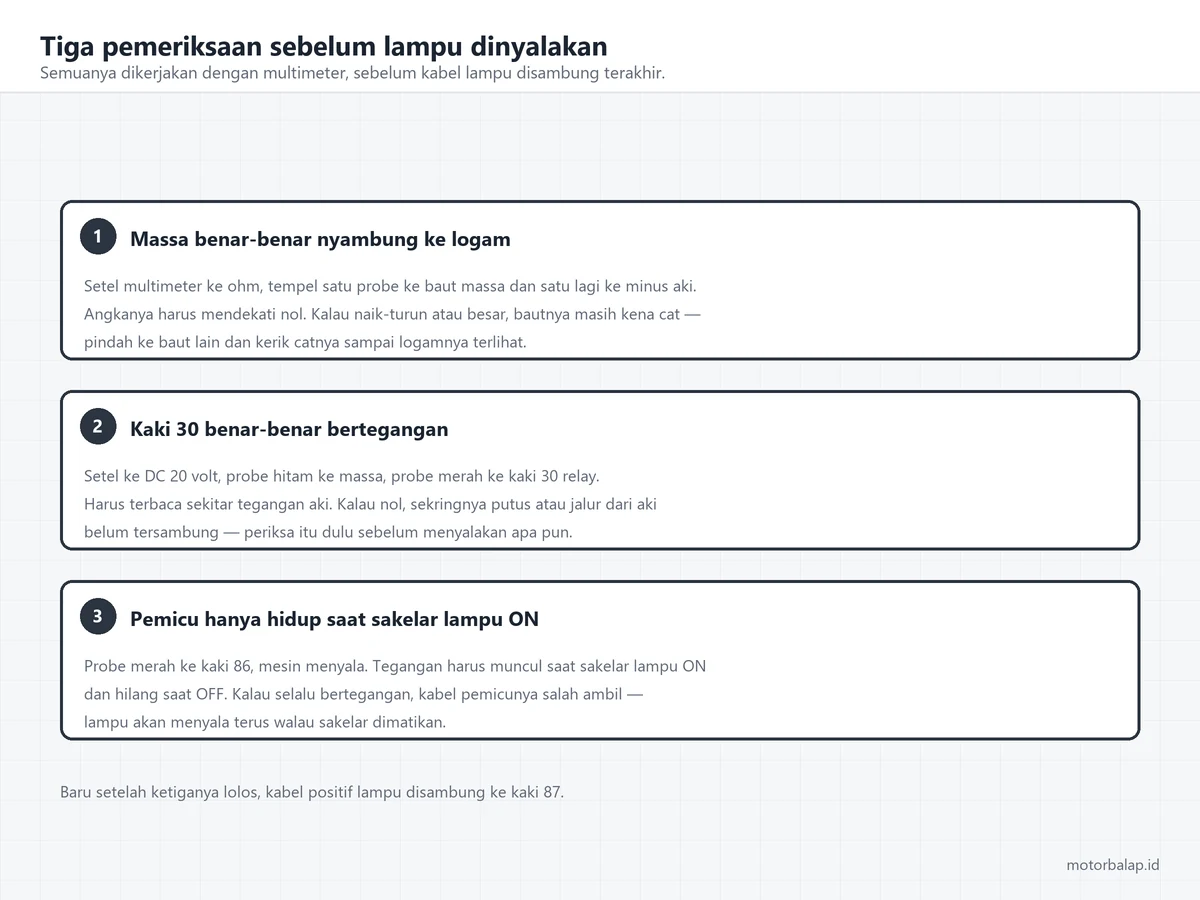

Pemeriksaan Skema Sebelum Lampu Dinyalakan

Seluruh skema bisa diperiksa tanpa menyalakan lampu: lepas kutub negatif aki, lalu uji tiap jalur dengan multitester mode kontinuitas.

• Kaki 30 menyambung ke positif aki, dengan sekring di antaranya.
• Kaki 87 menyambung ke kabel merah kit, bukan ke massa.
• Kaki 85 menyambung ke massa, tahanannya mendekati nol ohm.
• Kabel kuning, hijau/putih, dan biru tidak saling menyambung.

Setelah aki dipasang kembali, nyalakan fungsi satu per satu: DRL, lampu dekat, baru lampu jauh. Urutan ini membuat kesalahan sambungan langsung ketahuan — sama seperti pada pemasangan lampu LED motor dua kabel.

Variasi Skema dengan Dua Relay

Skema dua relay dipakai ketika lampu dekat dan jauh ingin punya jalur daya terpisah, dan polanya sama persis — yang berbeda hanya pemicu di kaki 86: relay pertama dari kabel lampu dekat bawaan, relay kedua dari lampu jauh. Keduanya tetap mengambil arus dari aki lewat sekring sendiri.

Lampu tambahan memakai pola serupa dengan sakelar sendiri di setang, seperti pada cara pasang lampu tembak motor. Sambungan relay dan titik massa pantas diperiksa saat servis; masukkan ke daftar jadwal servis motor.

Satu aturan keputusan di tengah pekerjaan: kalau ada kabel yang Anda belum bisa sebutkan fungsinya dan asal arusnya, jangan disambung dulu — ukur. Dan kalau sekring putus untuk kedua kalinya padahal nilainya benar, berhenti mengganti sekring: yang salah bukan nilainya, melainkan ada tembaga menyentuh massa di jalur setelahnya, dan menemukannya berarti membuka kembali sambungan yang terakhir dikerjakan.
